Engineering & Manufacturing

Quadri elettrici industriali

Dal progetto esecutivo al collaudo, con attenzione a sicurezza, accessibilità, manutenzione e documentazione.

Dal CAD al quadro finito

Quadri costruiti intorno all'impianto

Realizziamo quadri di automazione, distribuzione e bordo macchina con componentistica selezionata, cablaggio ordinato e documentazione completa.

Quadri PLC, inverter e motion control
Distribuzione BT e gestione carichi
Layout costruttivi 2D e viste 3D
Collaudo elettrico e funzionale
Documentazione di progetto

Il disegno tecnico realizzato con CAD specifici elettrici prepara uno schema completo ed esaustivo.

Riepilogo delle pagine, layout quadri ed impianto con link dinamici tra lo schema ed il posizionamento nei layout. Schemi unifilari, multifilari, P&I, tabelle morsettiere, tabelle cavi, liste cavi, computi canaline e cavi su piante, liste ricambi, datasheet dei componenti utilizzati e spare parts: il tutto racchiuso in una documentazione fruibile dal cloud da qualsiasi dispositivo, inquadrando il QR Code della targa quadro.

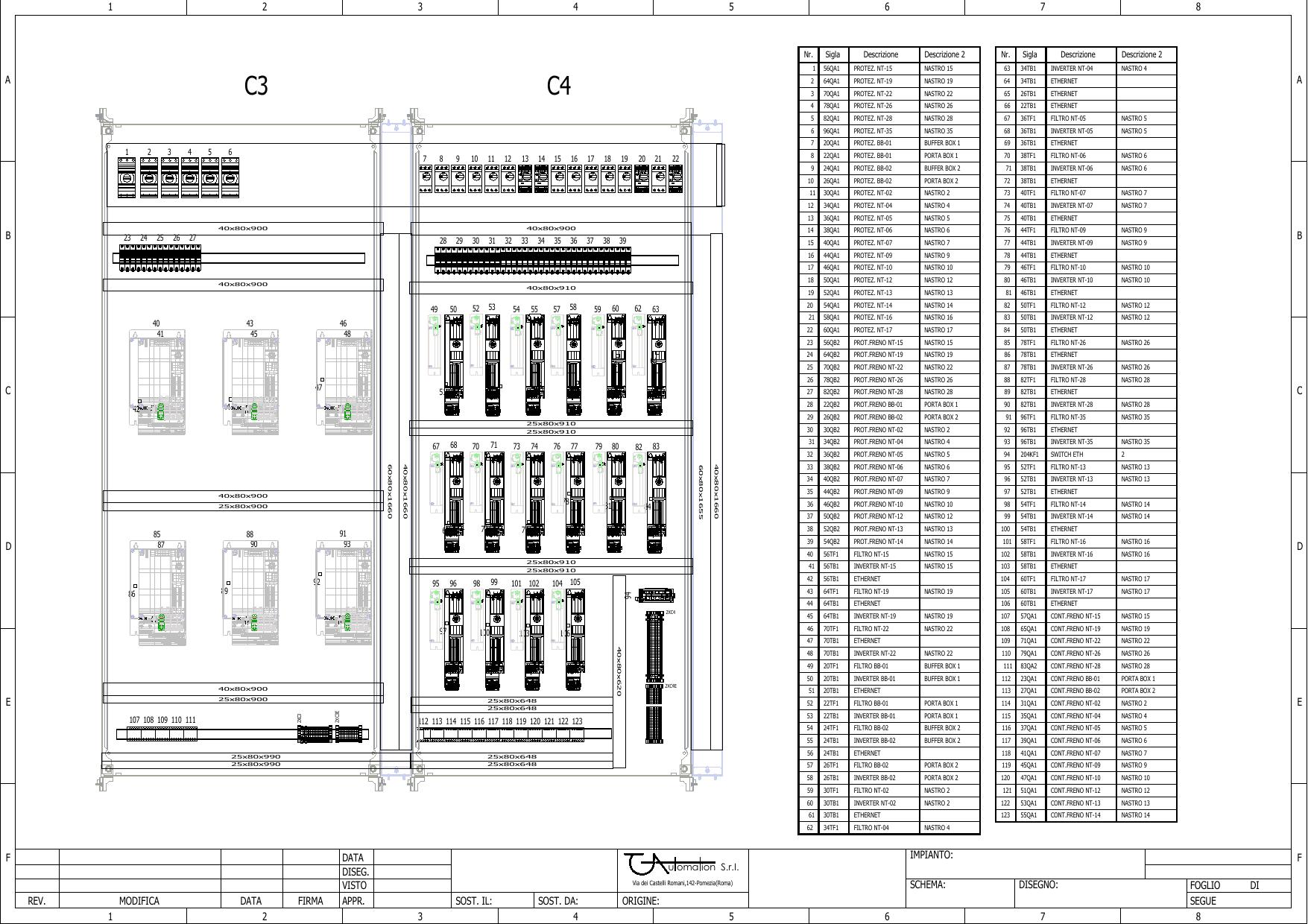

Layout interno del quadro elettrico con distinta componenti

Layout interno del quadro

Disposizione costruttiva delle sezioni C3 e C4, canaline, inverter, protezioni, contattori e distinta numerata dei componenti.

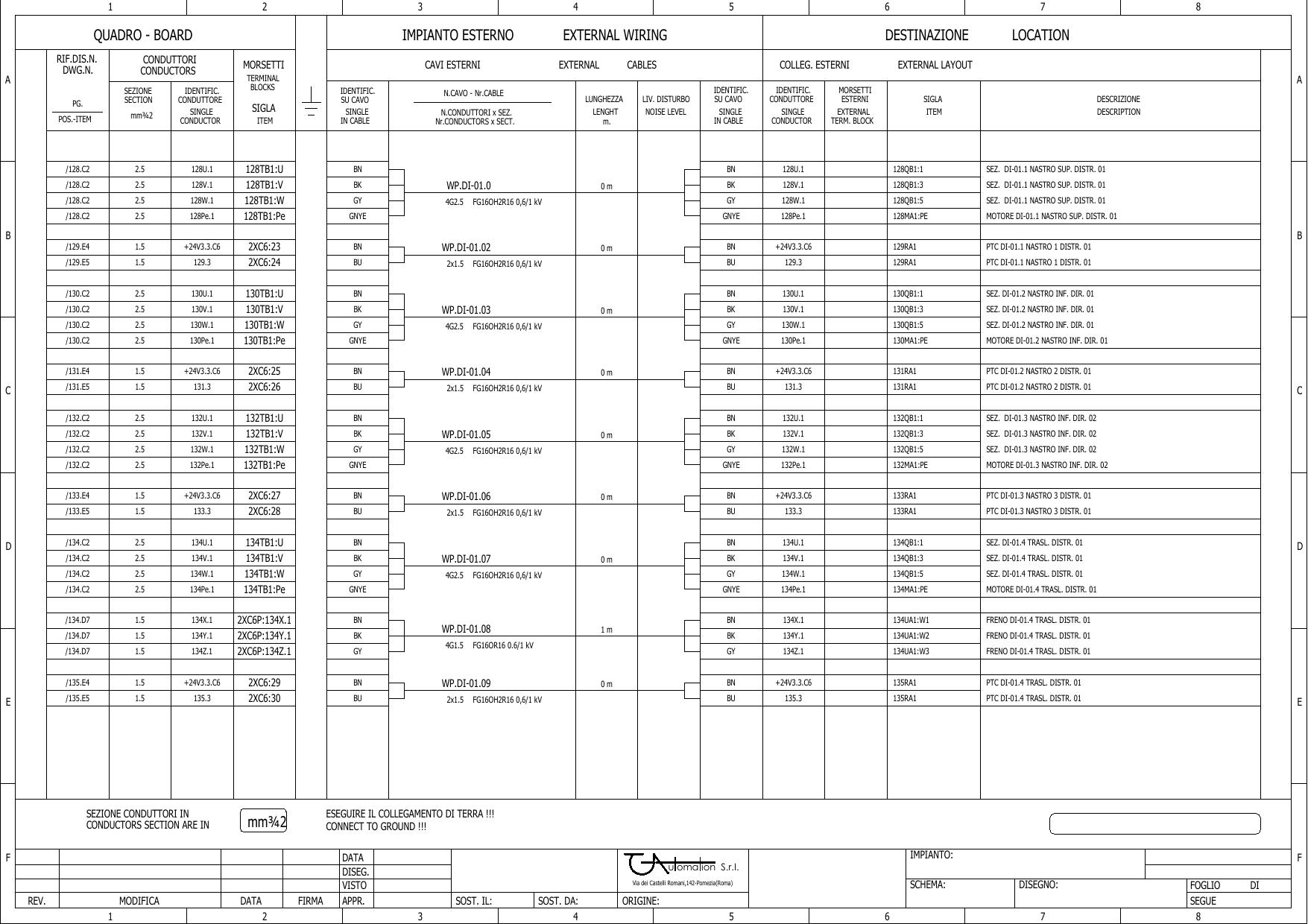

Tabella collegamenti esterni del quadro

Collegamenti esterni e cavi

Definizione di morsetti, sezioni, identificazione conduttori, cavi, destinazioni e riferimenti verso l'impianto esterno.

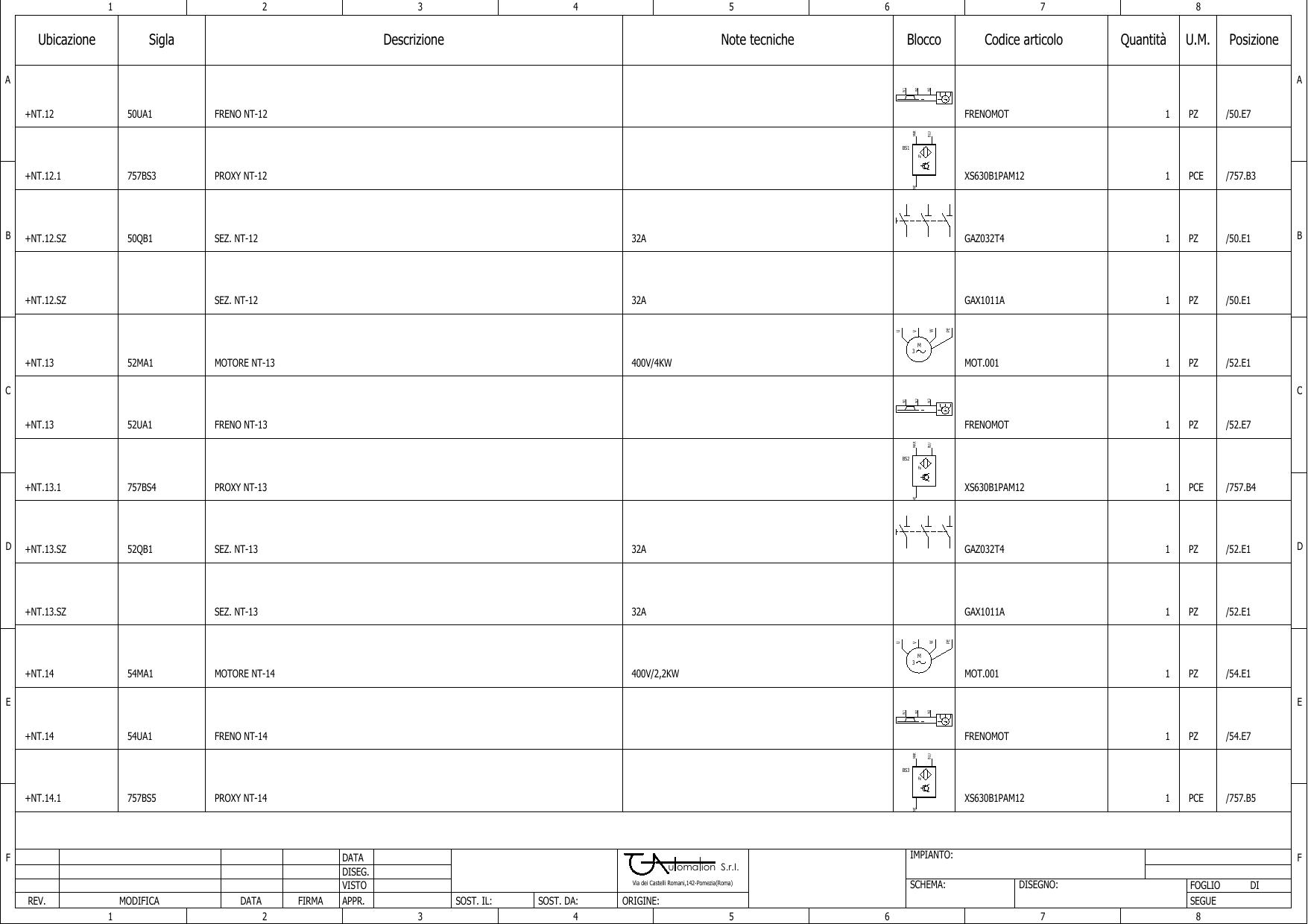

Distinta componenti del quadro elettrico

Distinta e riferimenti elettrici

Ubicazione, sigla, descrizione, note tecniche, codici articolo, quantità e posizione nello schema per ogni dispositivo.

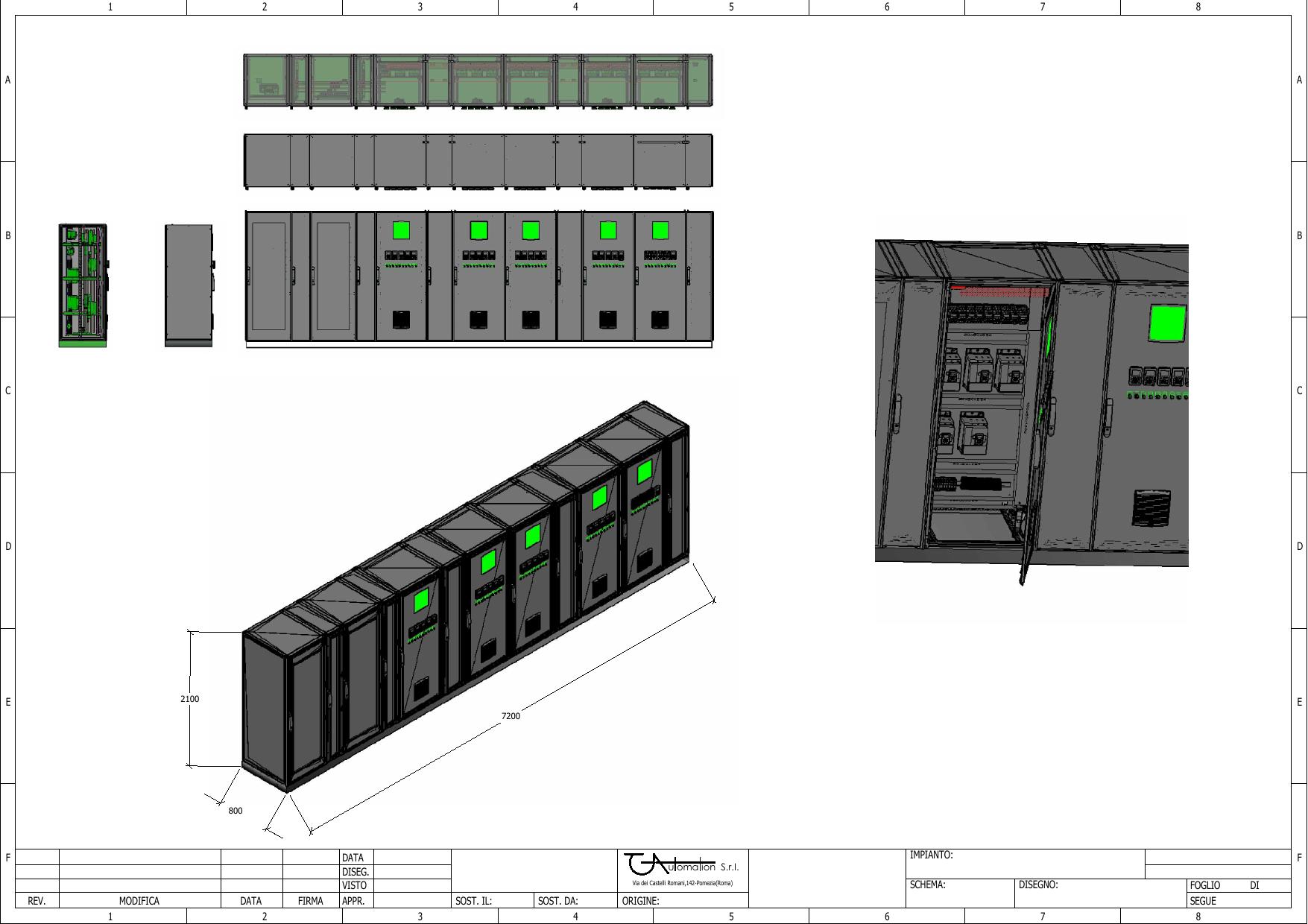

Vista tridimensionale del quadro elettrico

Vista 3D e ingombri

Vista frontale, laterale, prospettica e dettaglio interno del quadro lungo 7.200 mm, alto 2.100 mm e profondo 800 mm.

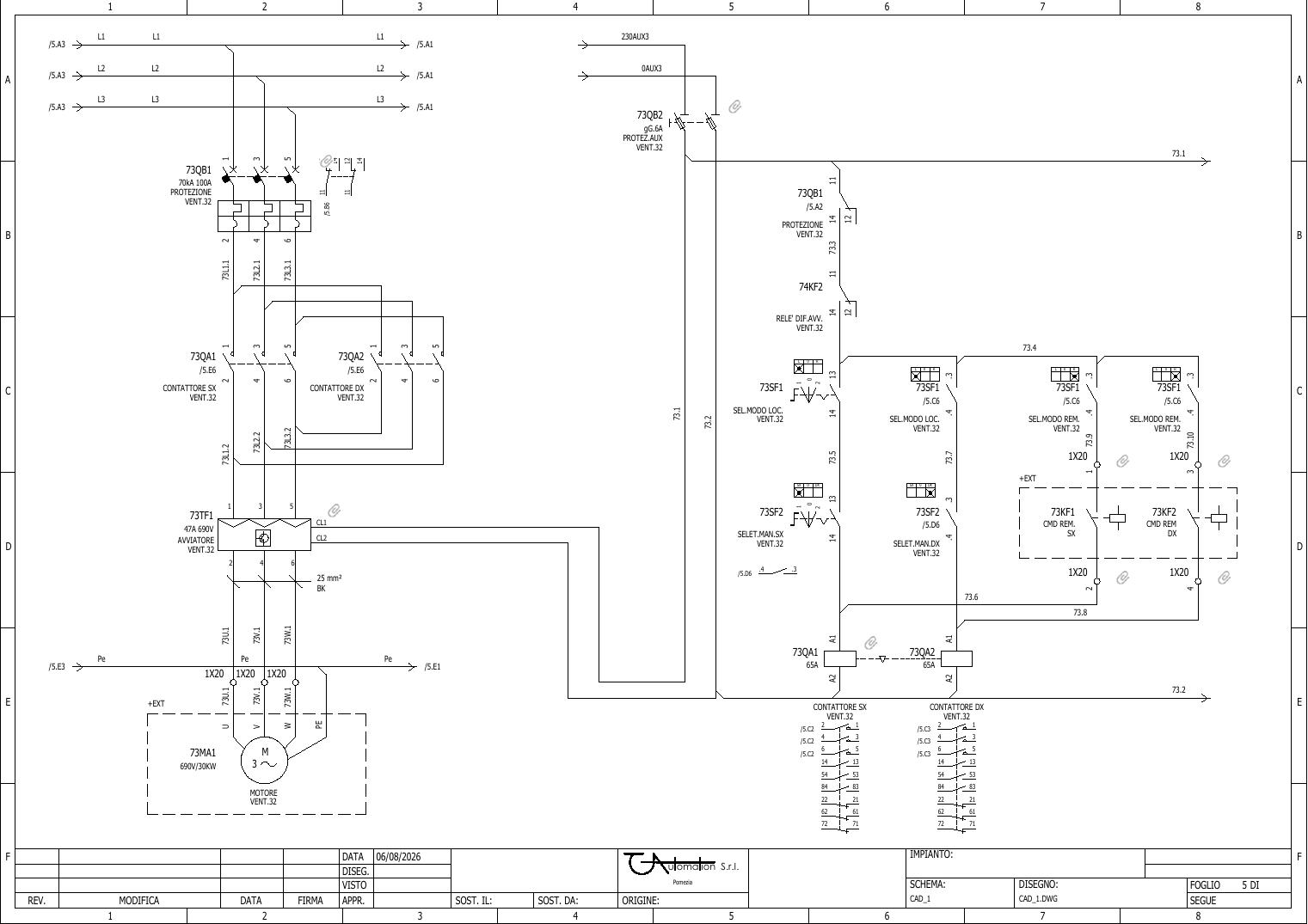

Schema elettrico CAD_1_1

Schemi elettrici CAD

Dettaglio dello schema elettrico multifilare CAD_1_1, con riferimenti incrociati e identificazione dei collegamenti.

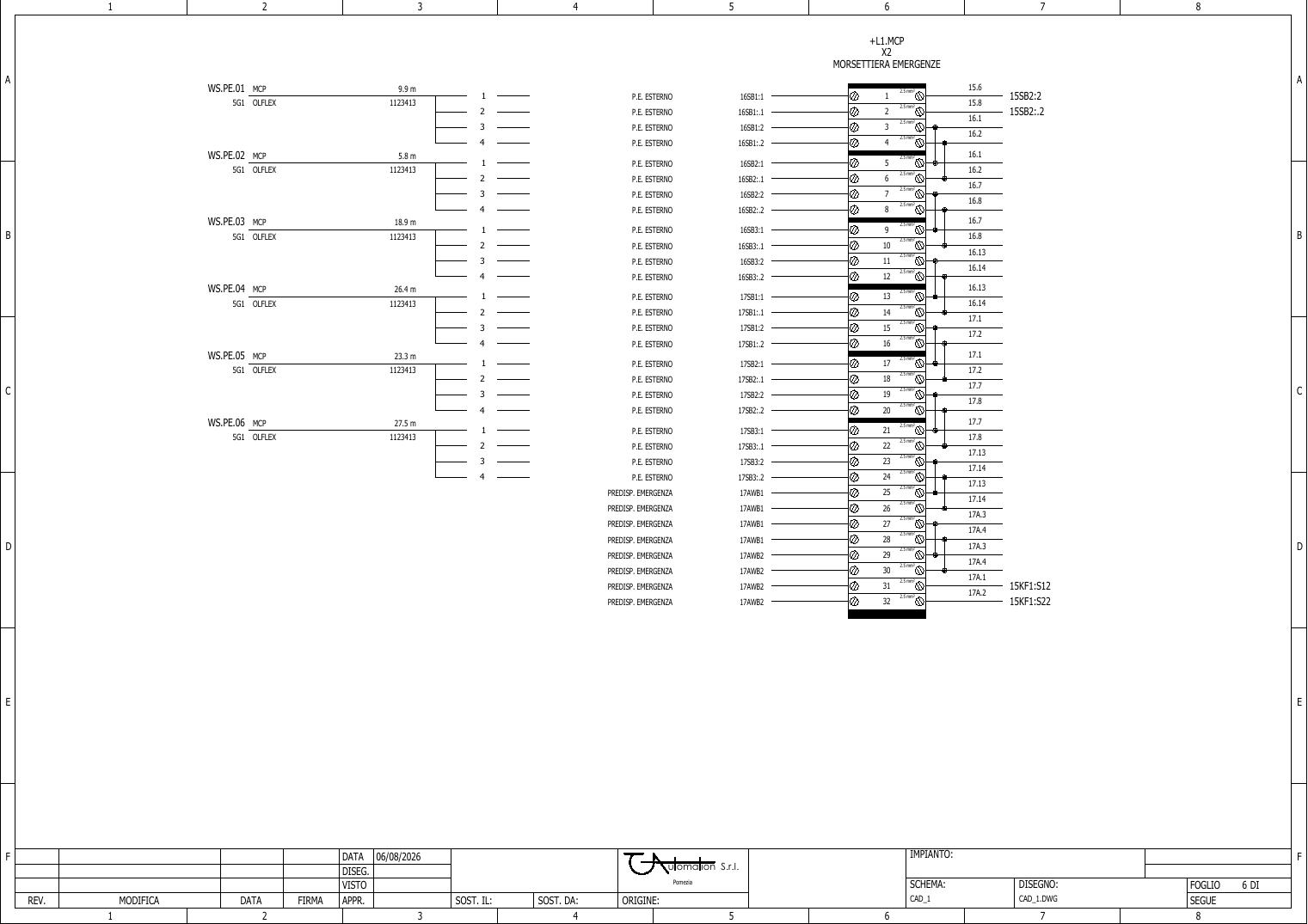

Morsettiera emergenze CAD_1_2

Morsettiera emergenze

Tabella e collegamenti della morsettiera X2 dedicata ai circuiti di emergenza e alle predisposizioni esterne.

Dettagli tecnici

Progettazione completa e verificabile

2D

Layout costruttivo

Definizione di ingombri, canaline, guide DIN, ventilazione, spazi di cablaggio e accessibilità per manutenzione.

I/O

Collegamenti e morsettiere

Identificazione univoca di cavi, conduttori, sezioni, colori, morsetti, destinazioni e riferimenti incrociati.

3D

Verifica d'assieme

Controllo visivo del quadro completo, delle porte, dei dispositivi frontali e degli ingombri prima della costruzione.

Collaudo e certificazione

Ogni quadro viene verificato, provato e documentato

Una scena dinamica racconta le fasi di controllo e mostra un esempio anonimizzato di dichiarazione CE e rapporto di collaudo.

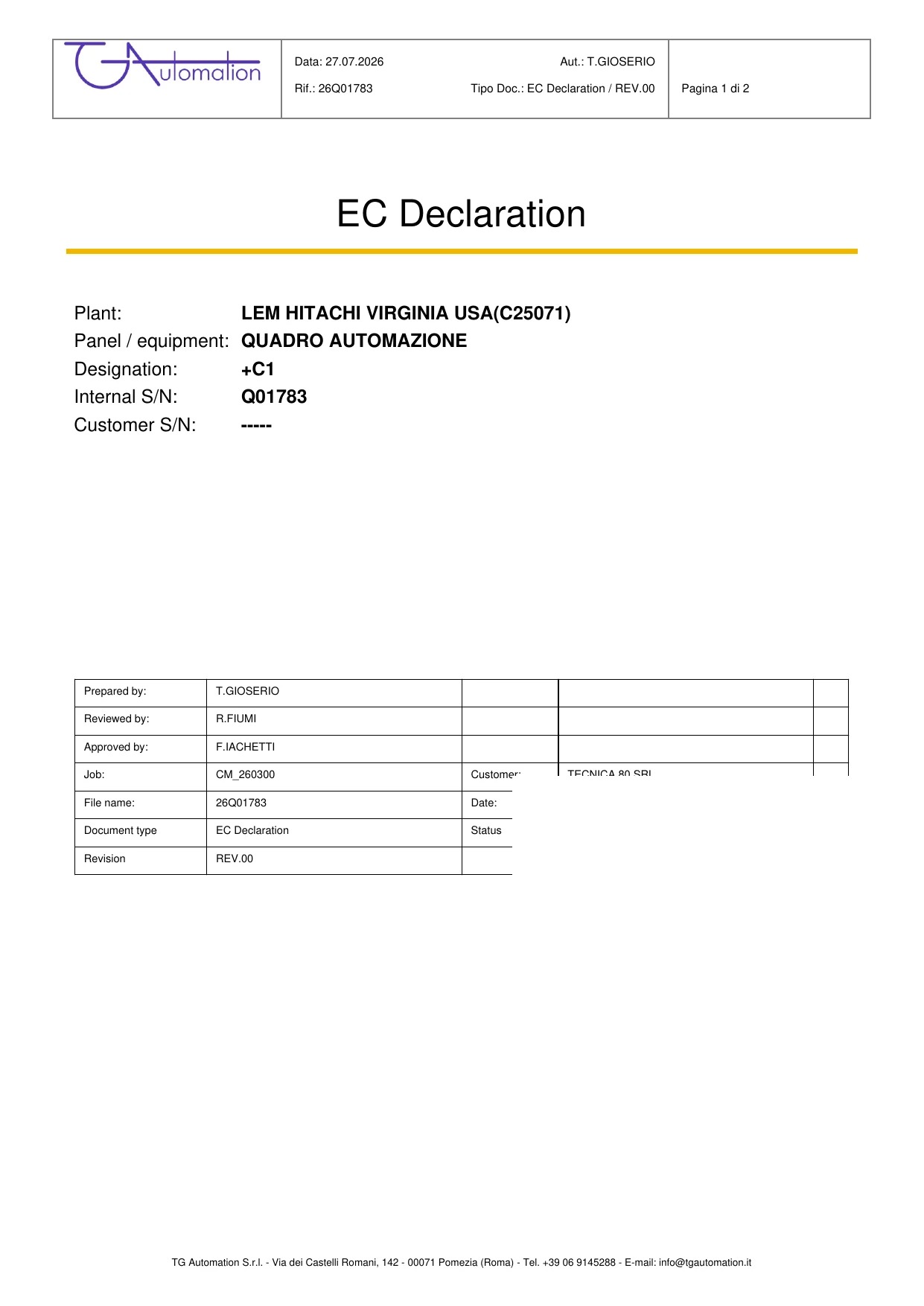

Copertina di esempio della dichiarazione CE
Dichiarazione CE · 1/2

Identificazione completa del quadro

Identificazione tecnica del quadro, sigla funzionale, matricola interna e stato finale del documento.

Documento finale controllato

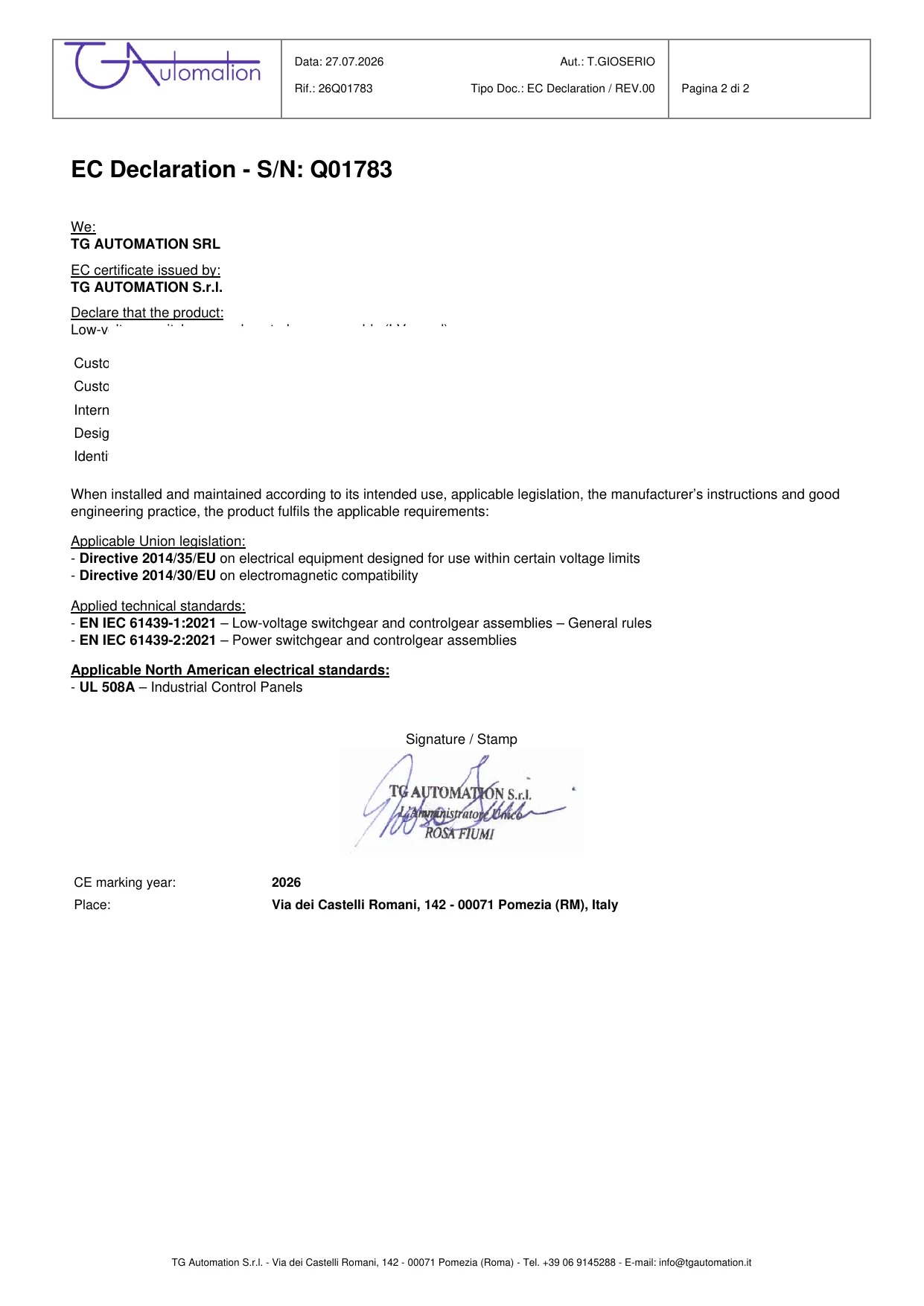

Conformità normativa della dichiarazione CE
Dichiarazione CE · 2/2

Conformità normativa

Riferimenti alle direttive 2014/35/UE e 2014/30/UE, alle norme EN IEC 61439-1 e 61439-2 e allo standard UL 508A.

Pronto per marcatura e consegna

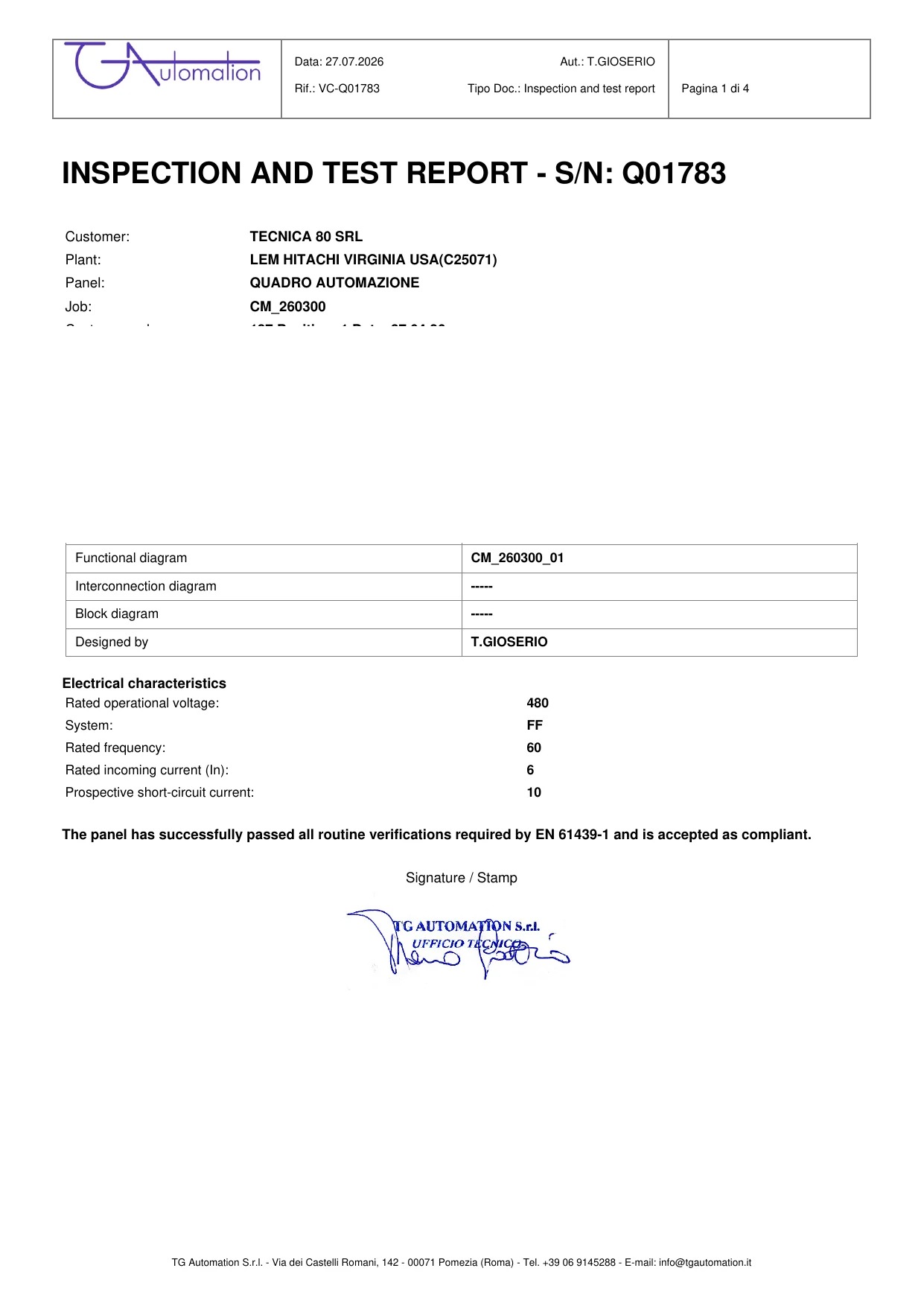

Esempio di rapporto di ispezione e collaudo pagina 1
Test report · 1/4

Dati tecnici e accettazione

Caratteristiche nominali: 480 V, 60 Hz, corrente nominale 6 A e corrente presunta di cortocircuito 10 kA.

Verifiche ordinarie superate

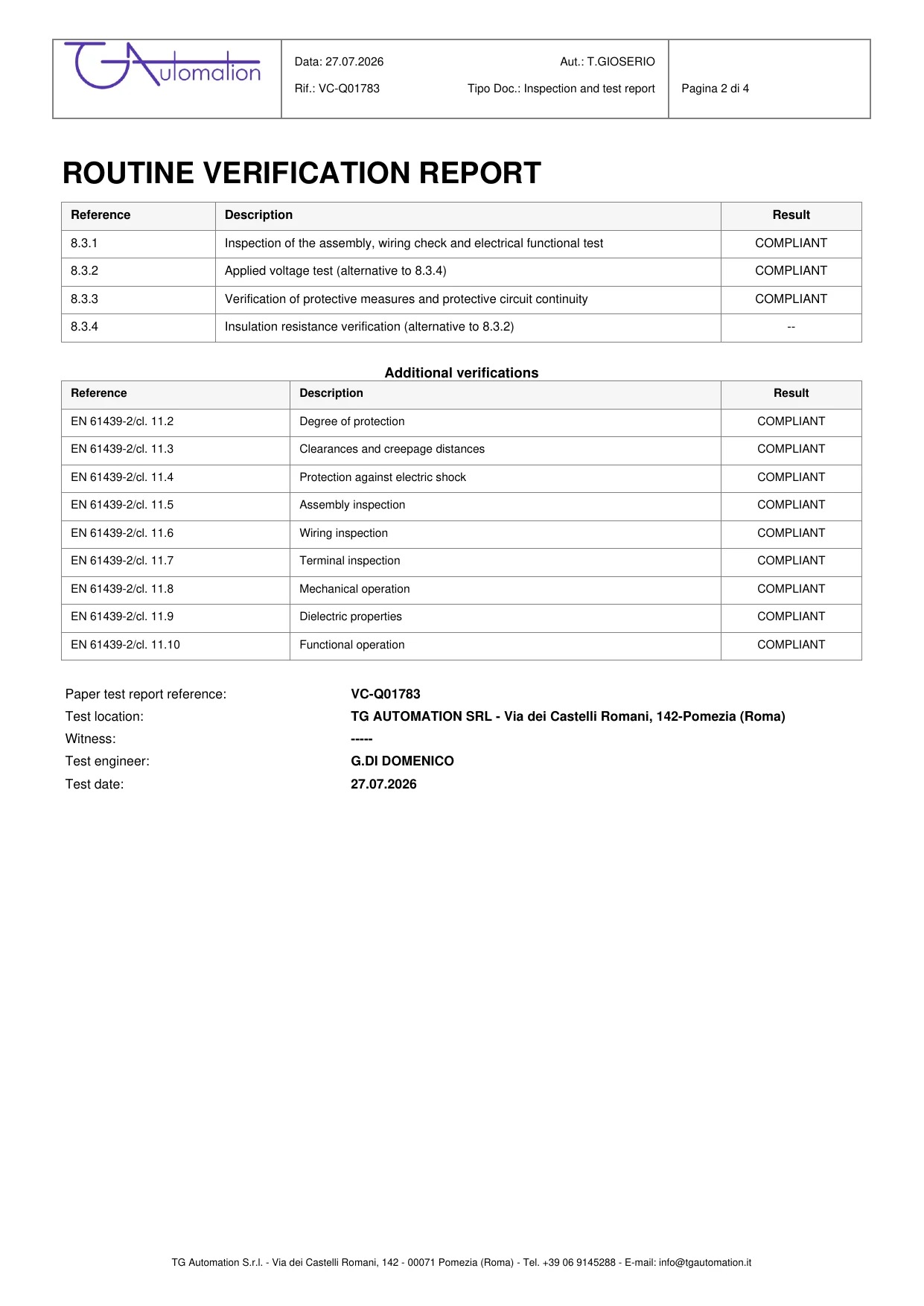

Esempio di rapporto delle verifiche di routine
Test report · 2/4

Verifiche secondo EN 61439

Cablaggio, circuito di protezione, distanze, protezione contro i contatti, operazioni meccaniche, proprietà dielettriche e funzionamento.

Esito COMPLIANT

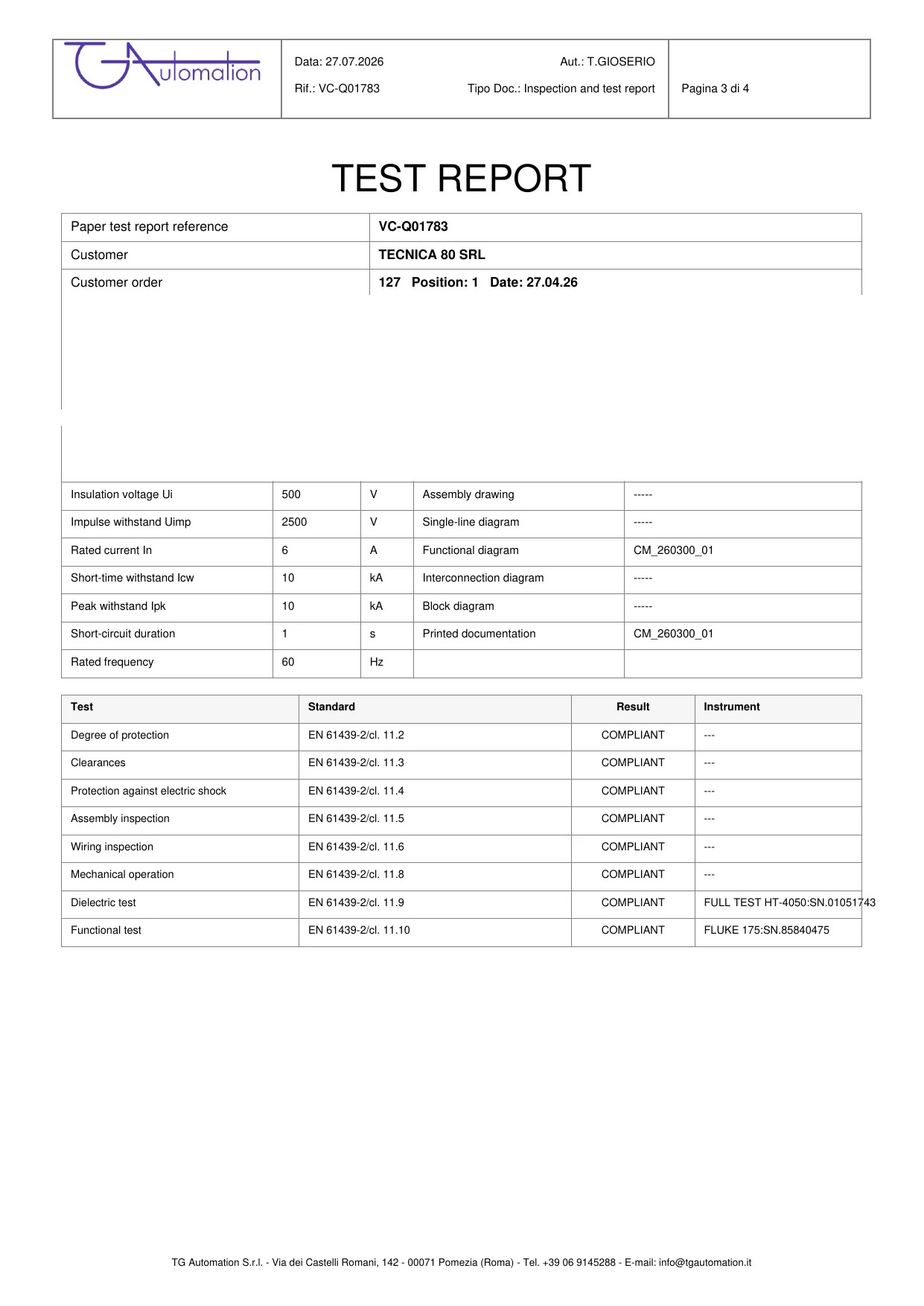

Dettaglio delle prove e degli strumenti utilizzati
Test report · 3/4

Misure e strumenti tracciati

Il rapporto registra risultati, standard applicati e strumenti impiegati, tra cui FULL TEST HT-4050 e FLUKE 175.

Risultati documentati

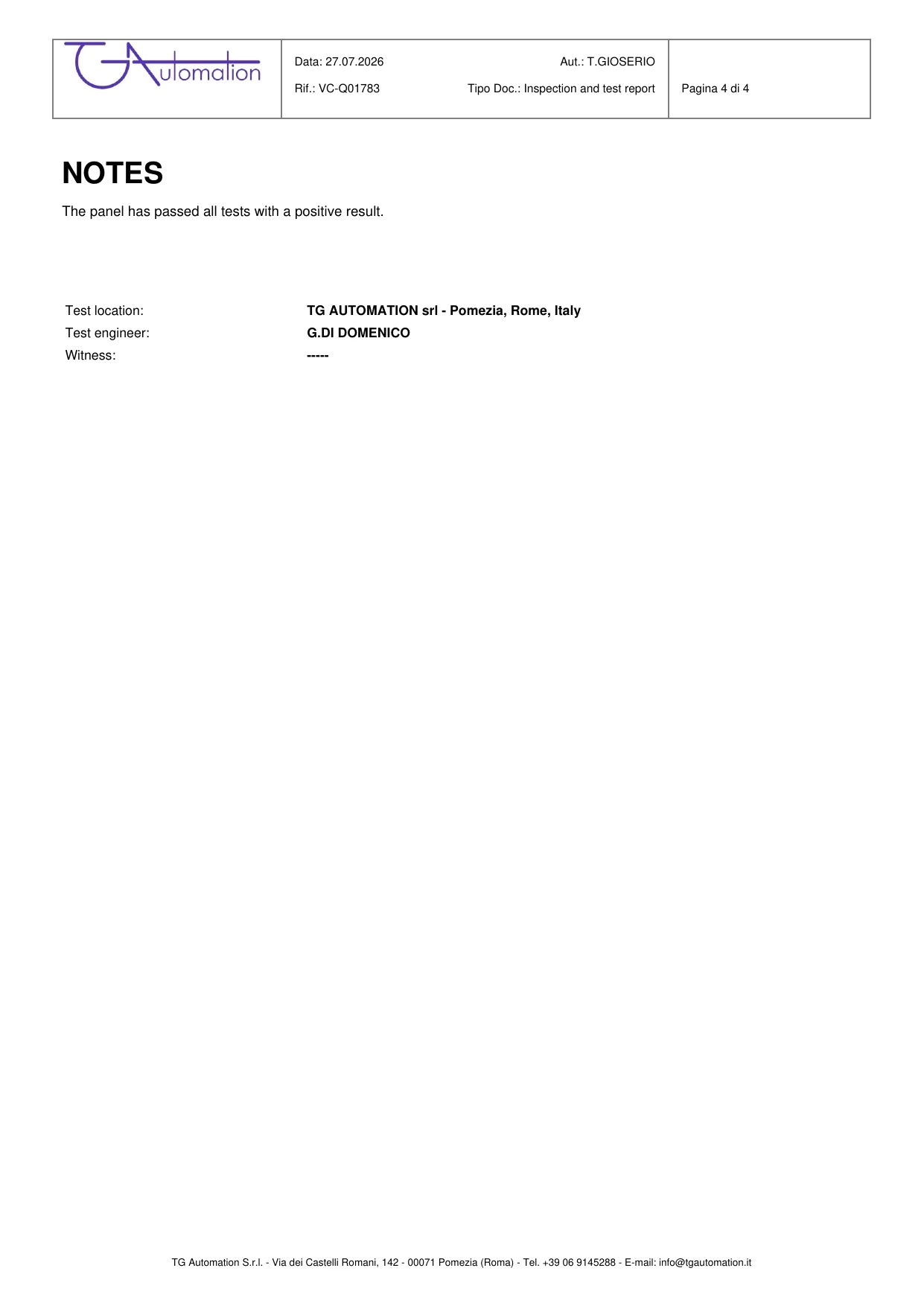

Note finali del rapporto di collaudo
Test report · 4/4

Chiusura positiva del collaudo

Il documento finale certifica che il quadro ha superato tutte le prove con esito positivo presso la sede TG Automation di Pomezia.

Ready for shipment
Ispezione completaAssemblaggio, cablaggio, terminali e funzionamento meccanico.
Prove elettricheContinuità PE, proprietà dielettriche e verifica funzionale.
TracciabilitàMatricola, commessa, strumenti, tecnico e data di prova.
Documentazione finaleTest report e dichiarazione CE associati al singolo quadro.

Hai bisogno di un quadro su misura?

Possiamo partire dalle specifiche dell'impianto, dallo schema esistente o da un revamping completo.

Richiedi una valutazione
